详细内容
用圆形焊轮取代了点焊电极，在焊轮连续或断续滚动并能以连续或断续电流脉冲时，形成由一系列焊点组成的焊缝，但点距减小，使熔核相互重叠度超过熔核直径的1/3时，则可有一定强度的气密性焊接；为保证焊接质量的稳定性采用中频逆变电源；设计采用西门子、三菱或国内知名品牌控制系统，只需输入焊接产品位置的坐标数据、焊接电流等数据，启动设备后焊接轨迹在预设定的程序中即可自动完成产品焊接，只需人工摆放、取出工件即可。
缝焊机主要技术参数With hydraulic motor drive or electric motor drive
注：直缝焊机 、横缝焊机相同参数
|
型号 项目 |
ZFN-35 |
ZFN-50 |
ZFN-80 |
ZFN-100 |
ZFN-150 |
ZFN-200 |
|
额定容量(KVA) |
35 |
50 |
80 |
100 |
150 |
200 |
|
初级电压（V） |
380V/1PH/50HZ |
|||||
|
初级电流（A） |
92 |
131 |
210 |
262 |
390 |
526 |
|
额定负载持续率（%） |
50 |
50 |
50 |
50 |
50 |
50 |
|
次级空载电压（V） |
4.3-3.8 |
5.4-4.5 |
5.8-5.0 |
6.7-5.8 |
9.5-7.9 |
9.5-7.9 |
|
次级电压调节级数 |
2 |
2 |
2 |
2 |
3 |
3 |
|
焊件最大厚度（低碳钢）mm |
0.5+0.5 |
1.0+1.0 |
1.2+1.2 |
1.5+1.5 |
2.0+2.0 |
2.5+2.5 |
|
最大短路电流(KA) |
13.1 |
14.5 |
19.5 |
23 |
32 |
42 |
|
焊轮行程mm |
20-60 |
20-60 |
20-80 |
20-80 |
20-80 |
20-80 |
|
焊接速度m/min |
1～3 |
1～4 |
1～4 |
1～4 |
1～4 |
1～4 |
|
最大工作压力N |
1180 |
4700 |
6800 |
6800 |
12050 |
12050 |
|
气源网路中压缩空气压力Mpa |
0.5 |
|||||
|
压缩空气消耗量M3/H |
0.5 |
|||||
|
冷却水消耗量L/H |
500 |
500 |
1000 |
1000 |
1000 |
2000 |
|
液压站电机驱动马达功率KW |
0.1 |
0.4 |
0.75 |
0.75 |
0.75 |
0.75 |
应于不锈钢，A3板且要求焊缝密封不渗漏的物件。如：油箱、水箱、洗手盆、容器等焊接。

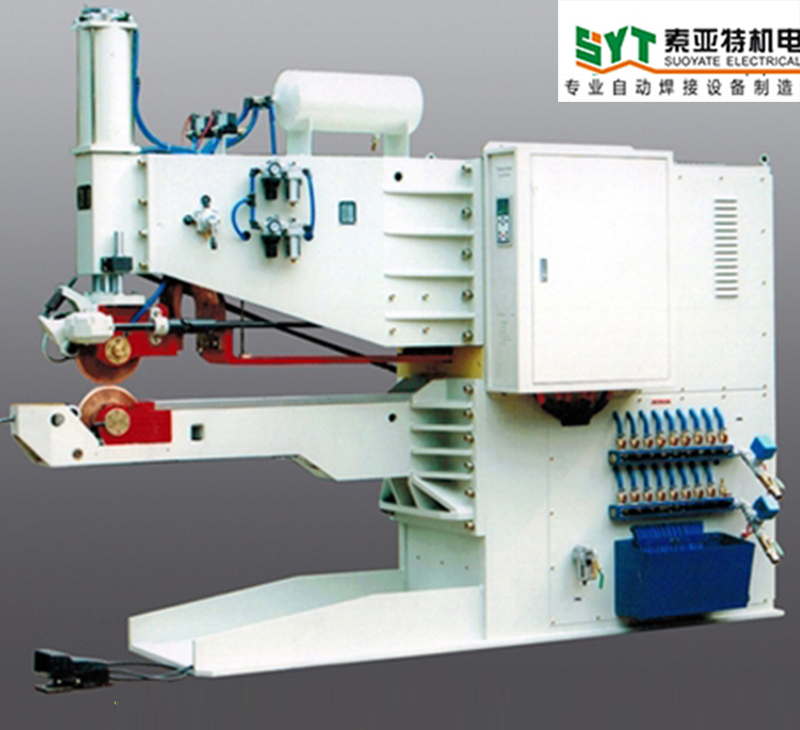

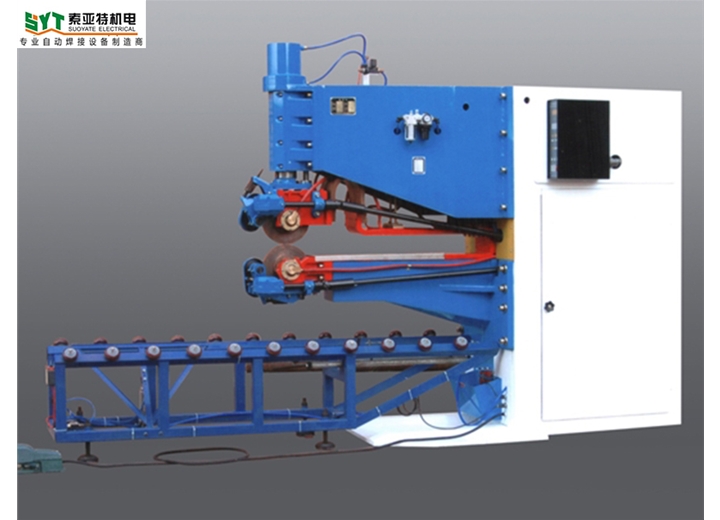

自动化滚焊机
