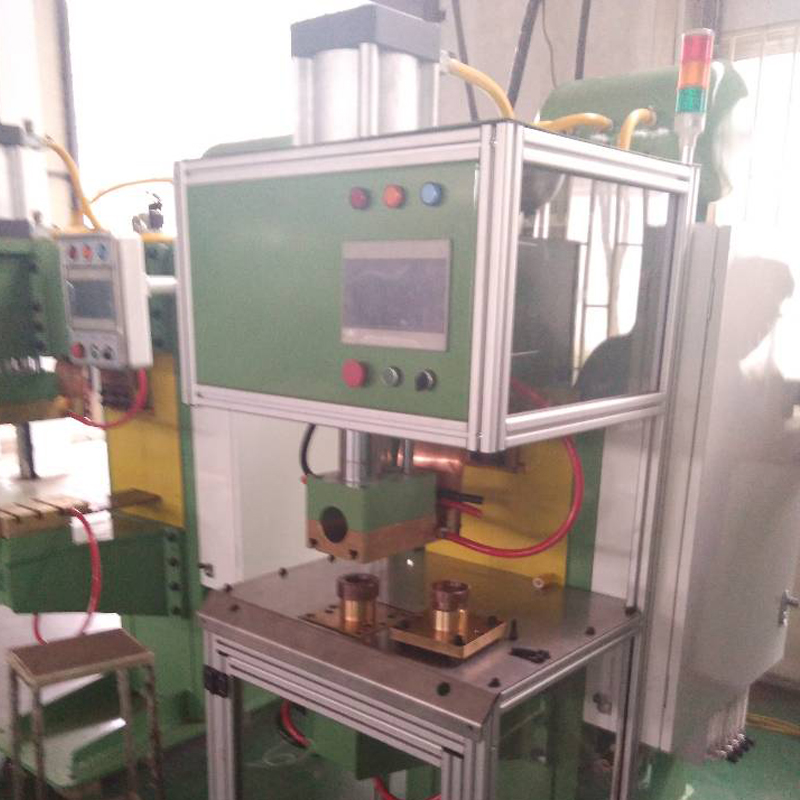

中频逆变的介绍
采用 PLC 控制动作程序，人机界面显示运行参数、设定参数及手动自动选择等。可储存多组程序，方便焊接不同规格产品。多组感应开关，无工件或工件、气缸不到位，下一程序将不工作。
介绍
中频电源系统：由中频逆变控制器、中频逆变器和中频变压器等组成。中频控制器 是通过编程软件的程序指令及各种参数的设定完成自动检测、自动焊接、逐级复位、安 全保护等项工作。HJ-MF 控制器采用微机控制、多组程序，具有功率因素等自动校正、 变压器过热保护、电压波动补偿等优点，且带有工作常用参数设计，方便操作者使用。 中频逆变器是引进德国先进的技术，结合多年的焊接经验开发而成，其主要逆变器件如:IGBT、SCR 及驱动模块全部采用德国进口元件，确保其质量的可靠和稳定性； 中频控制器：本控制器采用微型计算机控制，故能获得精确之控制量，具有功率因数 自动较正、变压器过热保护、电压波动补偿等优点，采用全中文显示且带有工作常用 参数设定，方便操作者使用。
中频逆变焊机的优点
a. 中频焊机焊接电流接近完全直流，由于没有明显的峰值电流，熔核尺寸稳定扩大，几乎没有飞溅，焊接质量稳定、热效率高。与工频焊机相比，中频焊机焊接电流可降低40%，电极使用寿命大大延长。
b. 在张开面积很大的二次回路中可减少干扰，焊接电流为直流，当二次绕组中有感应具磁性的材料时，不会影响焊接。
c. 中频焊机的响应速度仅为工频焊机的1/20，电流能够更快地达到设定值，更准确地分析参数，焊接质量控制更精确。
d. 中频焊机三相负荷均衡，功率因数高(0.9左右)，节能。对电网的波动及压降的适应性更强，能量有一部分被逆变器储存再供给负载，取代了直接从电网给负载供电的方式。而两相工频焊机，工作时很难保证相电压之间的均衡，功率因数低（0.6左右），三相工频焊机则很难实现恒流输出。

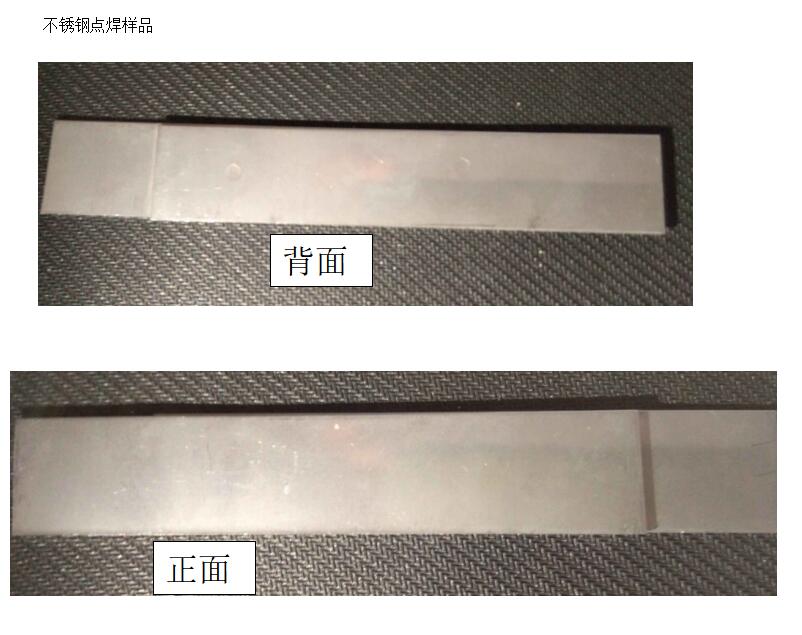

e. 中频焊机适用多种材料及异种金属的焊接，如铝合金、不锈钢、高强度钢板等材料。另外，对于镀锌板和普通多层板的焊接，其焊接质量也远高于工频焊机的焊接质量。
中频逆变点焊机参数：
|
项 目 |
YMD-10 |
YMD-16 |
YMD-20 |
YMD-40 |
|
额定电压 |
交流380V， 3φ，50/60Hz |
|||
|
开关规格 |
600V, 63A |
600V, 100A |
600V, 250A |
|
|
保险丝规格 |
63A |
100A |
250A |
|
|
额定容量（kVA） |
8 |
30 |
50 |
90 |
|
负载持续率（％） |
50 |
|||
|
次级空载电压（V） |
7.9 |
11.1～12.2 |
11.9～13.9 |
|
|
次级最大短路电流（KA） |
10 |
16 |
20 |
40 |
|
电极有效工作行程（mm） |
50 |
80 |
||
|
电极臂间距（mm） |
120 |
310 |
300 |
|
|
电极臂伸出长度（mm） |
120 |
460 |
||
|
最大电极压力（N） |
1100 |
4700 |
7300 |
|
|
压缩空气压力（MPa） |
0.6 |
|||
|
水 压 |
1.5～3kg·f/cm2 |
|||
|
水 流 量（L/min） |
6 |
8 |
15 |
30 |
|
水 温(0C) |
进水口处低于20℃ |
|||
|
电阻率(KΩ.cm3) |
>5 |
|||
|
标准焊接厚度M.S（mm） |
0.5+0.5（600*600的台面为准） |
1.0+1.0 （600*600的台面为准） |
1.5+1.5（600*600的台面为准） |
3.0 +3.0（600*600的台面为准） |
|
外形尺寸（长x宽x高）（mm） |
940x500x1290 |
1220x825x1680 |
1225x860x1700 |
|
|
配用控制器型号 |
HJ-MF110 |
|||
