概述：
人工只须将零件倒入到震盘里，开启设备工件装自动将零件排序，自动化送料，自动化组装，自动化焊接，自动化卸料；整个流程形成了全自动化工业4.0的目标。
产品概述：

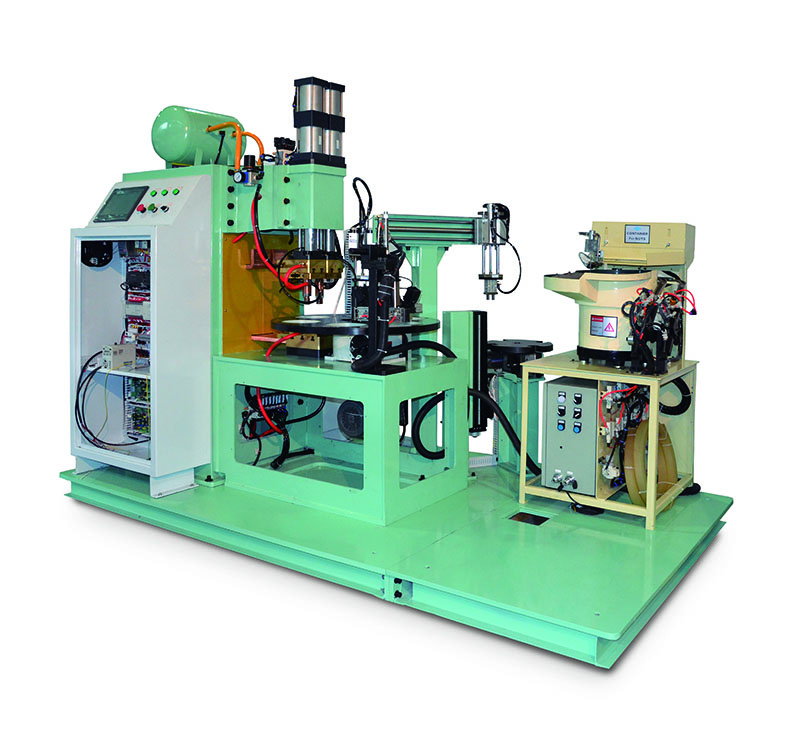

多工位螺母全自动焊接专机的原理，设计多工位，工位采用分割器转动盘设计，6个工位，工位1：输送板件；工件2：检测工件是否放料；工位3：焊接与工螺母输送机送料工位；工位4：检测工位；工位5：卸料工位；保证焊点的预定位置准确性。焊接电源可选用普能的中频逆变式焊接电源。焊接时采用仓库弹夹的方式，将工件一次性加料到仓库内在由螺母输送机输送到焊接电极内，钣金件叠加在一起。
性能特点：
1.生产效率高 焊机在焊接时可同步进行上下料，缩短时间，提高工作效率，适合进行大批量生产的企业；
2.操作安全 操作者不直接在焊接位工作，直接提高操作者的安全性；
3.自动化程度高 可根据要求，另配自动送料机，实现全自动焊接；
适用范围：
常用焊接产品有：汽车配件、滤清器螺纹盖板、旁通阀、锁具配件等。选用台湾产高精度分割器，准确快速。工件放置情况上下检测，避免误焊接，可焊接各种不同材料工件，可根据用户工件订制焊机。
技术参数:
|
型号 项目 |
SMD20-M6-C6 |
SMD40-M6~10-C6 |
SMD60-M8~12-C6 |
SMD80-M8~14-C6 |
SMD100-M8~16-C6 |
SMD120-M8~20-C6 |
|
额定容量(KVA) |
35 |
90 |
150 |
250 |
300 |
350 |
|
初级电压（V） |
380V/1PH/50HZ |
|||||
|
初级电流（A） |
92 |
131 |
210 |
262 |
390 |
526 |
|
额定负载持续率（%） |
50 |
50 |
50 |
50 |
50 |
50 |
|
次级空载电压（V） |
4.3-3.8 |
5.4-4.5 |
5.8-5.0 |
6.7-5.8 |
9.5-7.9 |
9.5-7.9 |
|
次级电压调节级数 |
2 |
2 |
2 |
2 |
3 |
3 |
|
焊件厚度（低碳钢）mm |
0.5+0.5 |
1.0+1.0 |
1.2+1.2 |
1.5+1.5 |
2.0+2.0 |
2.5+2.5 |
|
短路电流(KA) |
13.1 |
14.5 |
19.5 |
23 |
32 |
42 |
|
焊轮行程mm |
20-60 |
20-60 |
20-80 |
20-80 |
20-80 |
20-80 |
|
焊接速度m/min |
1～3 |
1～4 |
1～4 |
1～4 |
1～4 |
1～4 |
|
工作压力N |
1180 |
4700 |
6800 |
6800 |
12050 |
12050 |
|
气源网路中压缩空气压力Mpa |
0.5 |
|||||
|
压缩空气消耗量M3/H |
0.5 |
|||||
|
冷却水消耗量L/H |
500 |
500 |
1000 |
1000 |
1000 |
2000 |
|
液压站电机驱动马达功率KW |
0.1 |
0.4 |
0.75 |
0.75 |
0.75 |
0.75 |
