产品概述：

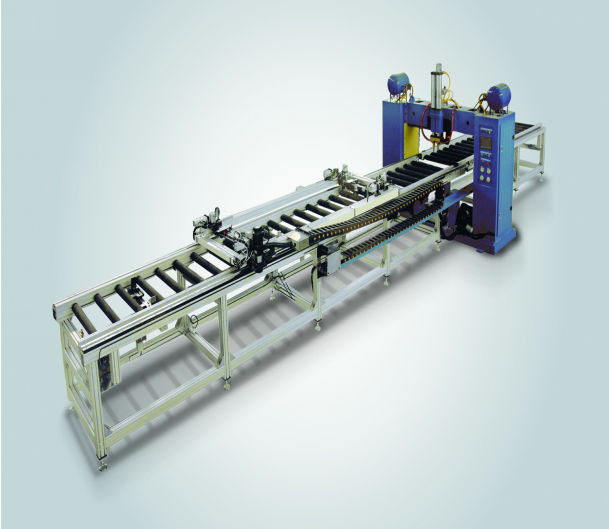

龙门式多点焊机接专机由龙门式机架、双中频逆变焊接变压器、气动传动装置、伺服电动机输送线体、电气控制系统、冷却系统、PLC触摸屏操作系统控制系统。

中频逆变的介绍：

采用 PLC 控制动作程序，人机界面显示运行参数、设定参数及手动自动选择等。可储存多组程序，方便焊接不同规格产品。多组感应开关，无工件或工件、气缸不到位，下一程序将不工作。

介绍：

中频电源系统：由中频逆变控制器、中频逆变器和中频变压器等组成。中频控制器 是通过编程软件的程序指令及各种参数的设定完成自动检测、自动焊接、逐级复位、安 全保护等项工作。HJ-MF 控制器采用微机控制、多组程序，具有功率因素等自动校正、 变压器过热保护、电压波动补偿等优点，且带有工作常用参数设计，方便操作者使用。 中频逆变器是引进德国先进的技术，结合多年的焊接经验开发而成，其主要逆变器件如IGBT、SCR 及驱动模块全部采用德国进口元件，确保其质量的可靠和稳定性； 中频控制器：本控制器采用微型计算机控制，故能获得精确之控制量，具有功率因数 自动较正、变压器过热保护、电压波动补偿等优点，采用全中文显示且带有工作常用 参数设定，方便操作者使用。

中频逆变焊机的优点

a. 中频焊机焊接电流接近完全直流，由于没有明显的峰值电流，熔核尺寸稳定扩大，几乎没有飞溅，焊接质量稳定、热效率高。与工频焊机相比，中频焊机焊接电流可降低40%，电极使用寿命大大延长。

b. 在张开面积很大的二次回路中可减少干扰，焊接电流为直流，当二次绕组中有感应具磁性的材料时，不会影响焊接。

c. 中频焊机的响应速度仅为工频焊机的1/20，电流能够更快地达到设定值，更准确地分析参数，焊接质量控制更精确。

d. 中频焊机三相负荷均衡，功率因数高(0.9左右)，节能。对电网的波动及压降的适应性更强，能量有一部分被逆变器储存再供给负载，取代了直接从电网给负载供电的方式。而两相工频焊机，工作时很难保证相电压之间的均衡，功率因数低（0.6左右），三相工频焊机则很难实现恒流输出。

e. 中频焊机适用多种材料及异种金属的焊接，如铝合金、不锈钢、高强度钢板等材料。另外，对于镀锌板和普通多层板的焊接，其焊接质量也远高于工频焊机的焊接质量。

技术参数：

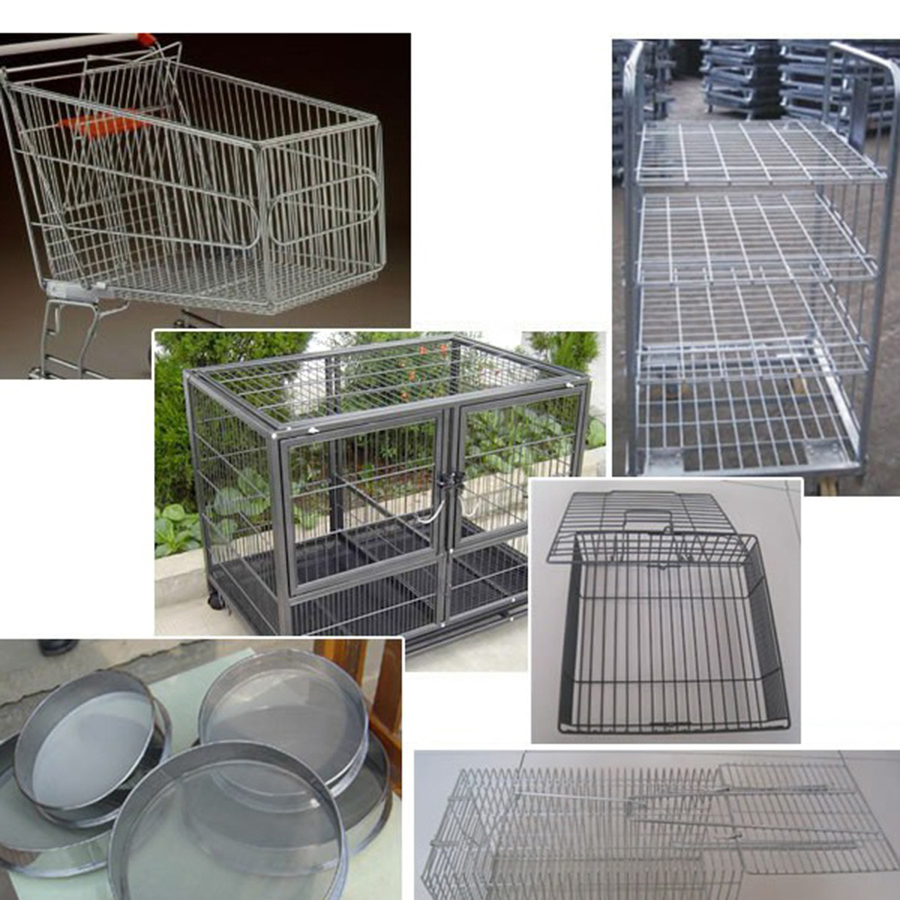

适用范围：
